Control de la visibilidad Gráficos de elementos vinculados sin que ello afecte al anfitrión en Revit

Autodesk Support

11 de octubre de 2024

Productos y versiones cubiertos

Problema:

Al ocultar un elemento o desactivar una categoría en Gráficos de visibilidad en una vista de Revit, se ocultan más elementos de los previstos.

Causas:

El elemento se encuentra en un modelo vinculado de Revit.

Solución:

Ocultar en vista por elemento:

  1. Seleccione el elemento del vínculo de Revit que debe ocultarse (se seleccionará todo el vínculo).
  2. "Haga clic en """"Tabulador"" hasta que solo esté seleccionado el elemento deseado."""
  3. Haga clic con el botón derecho > Ocultar en vista > elemento.

Modificaciones de visibilidad/gráficos:

  1. Abra el cuadro de diálogo Modificaciones de visibilidad/gráficos (ficha Ver > Visibilidad/Gráficos, o escriba "VG" o "VV")
  2. Vaya a la ficha Vínculos de Revit
  3. En Configuración de visualización del archivo vinculado, haga clic en Por vista de host

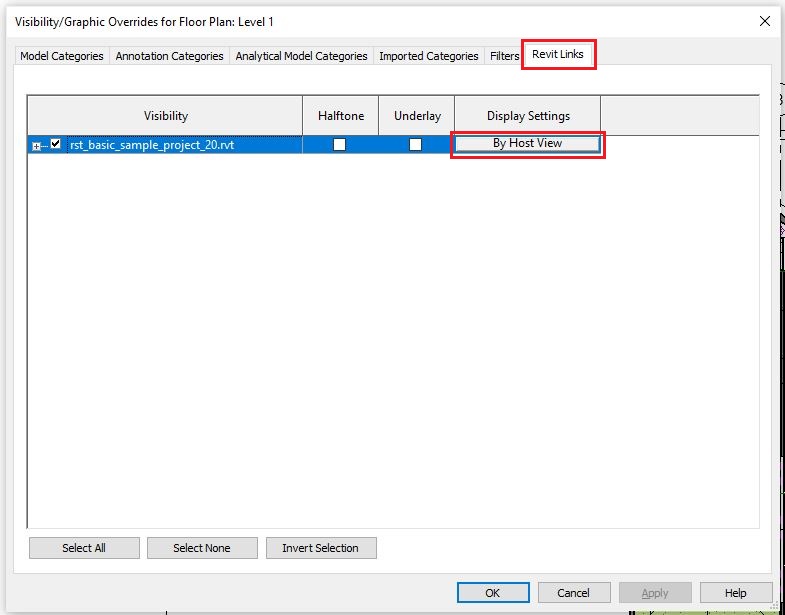

Cuadro de diálogo Modificaciones de visibilidad/gráficos.
  1. En la pestaña "Conceptos básicos", seleccione Personalizado

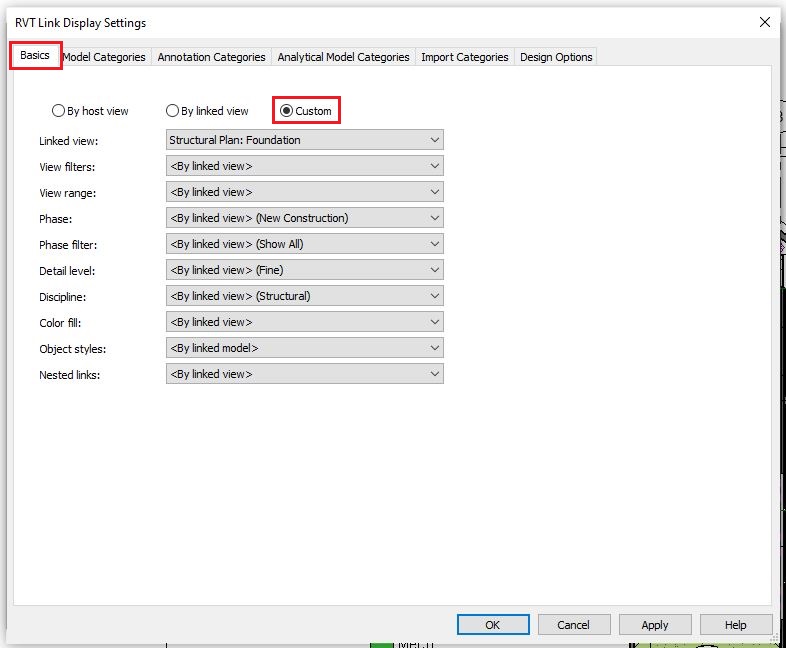

Cuadro de diálogo Parámetros de visualización de vínculos RVT.
  1. En la pestaña "Categorías de modelo", seleccione en el menú desplegable

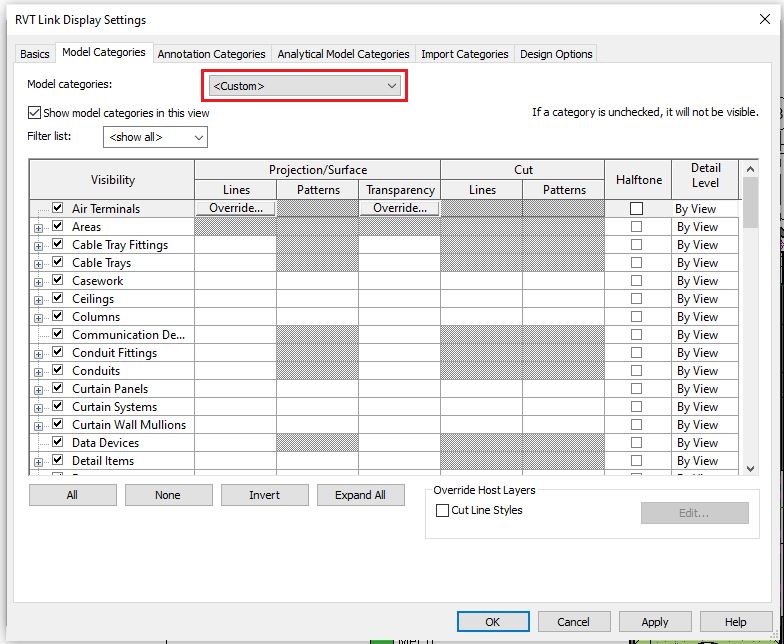

Captura de pantalla que muestra el cuadro de diálogo Configuración de visualización de vínculos RVT.
  1. En la columna Visibilidad, desactive la casilla de verificación situada junto a la categoría que debe ocultarse
  2. Haga clic en Aceptar para cerrar los cuadros de diálogo.

Nota: En este cuadro de diálogo se pueden controlar las categorías de anotación, las categorías de modelo analítico, las categorías de importación y las opciones de diseño del modelo de Revit vinculado.

Revit Idea

Se ha creado el siguiente hilo de Revit Idea sobre este tema. Si desea que esto se implemente, por favor vote:

Productos:

Familia de productos Revit;
