Cómo importar un fondo de un archivo DWG o DXF para facilitar su eliminación del modelo en Robot Structural Analysis

Autodesk Support

8 de octubre de 2023

Productos y versiones cubiertos

Problema:

¿Cómo se importa un fondo de un archivo DWG o DXF para facilitar su eliminación tras la generación del modelo en RSA?

Solución:

Posibles soluciones.

Importe un fondo DWG/DXF mediante Archivo > Importar > "Fondos DWG y DXF".

Siga estos pasos:
  1. Abra Archivo de archivo > Importar > "Fondos DWG y DXF".
  2. Examine y abra el archivo .DWG o .DXF necesario.
  3. Defina los parámetros en el cuadro de diálogo de importación de DWG/DXF.
  4. Permite obtener una vista preliminar y pulsar Aceptar para insertar el fondo en el archivo.

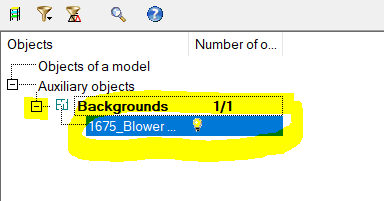

  1. Para eliminar el fondo, vaya al Inspector de objetos.
  2. Abra Fondos.
  3. Seleccione el fondo que desea eliminar.
  4. Pulse la tecla "Supr" en el teclado.


Fusione fondos DWG o DXF, guardados anteriormente como modelos de Robot Structural, con un modelo existente como objetos.

Siga estos pasos:
  1. Abra Archivo > "Abrir proyecto".
  2. Cambie el tipo de archivo a DXF o DWG.
  3. Examine y abra el archivo de fondo necesario.
  4. Defina los parámetros para cargar archivos DXF/IGES.
  5. Pulse el botón Aceptar.
  1. Pulse el botón Aplicar para obtener una vista preliminar y, a continuación, pulse el botón Aceptar para insertar el fondo.
  2. Guarde el fondo como modelo de Robot Structural Analysis con la opción de Fichero > Guardar.
  3. Abra el modelo para fusionarlo con los planos.
  4. Abra Geometry > Structure > "Insert from File" (Geometría > Estructura > "Insertar desde archivo").
  5. Cambie el tipo de archivo a "ROBOT97/Autodesk Robot Structural Analysis (*.rtd)".
  6. Examine y abra los archivos .RTD guardados anteriormente con plan.

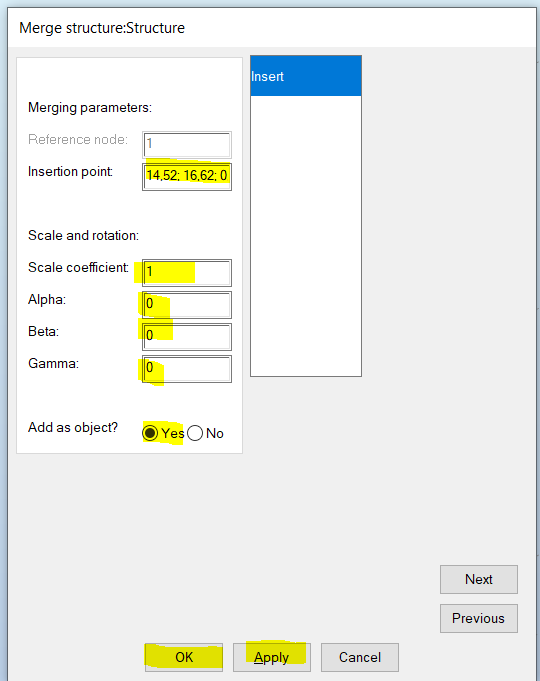

  7. Defina el punto de inserción, los ángulos de escala y rotación en el cuadro de diálogo Fusionar estructura.
  8. Seleccione Sí en Añadir como objeto.
  9. Aplicar a la posición de vista previa del plano.
  10. Aceptar para fusionar el plano con el modelo.
  1. Para eliminar el plano insertado, vaya al Inspector de objetos.
  2. Abra Objetos fusionados.
  3. Seleccione el fondo que desea eliminar.
  4. Pulse Suprimir del teclado.
