Problema:

Los usuarios han informado de que, al trazar en PDF, imprimir en una impresora física o publicar desde AutoCAD, los grosores de línea de los objetos se muestran más gruesos, finos, oscuros o claros que los que se muestran en el dibujo.
Al obtener una vista preliminar del trazado, se muestra el mismo problema.

Causas:

Ilusión óptica
Los grosores de línea del trazado están activados.
Se activa la opción Ajustar escala de grosores de línea.
Los grosores de línea del dibujo se establecen en un grosor grueso.
Se establece una modificación de grosor de línea para objetos específicos.
El dibujo está configurado para trazarse por color.
Calidad del archivo PDF que se está trazando.
Grosores de línea o parámetros de transparencia en la tabla de estilos de trazado (CTB o STB).
Valor actual del grosor de línea por defecto (LWDEFAULT).

Solución:

Guía de solución de problemas: "Los grosores de línea se trazan más gruesos o más claros de lo previsto en AutoCAD"

********************************************************************************************************************************

Si lo prefiere, pruebe una o varias de las siguientes soluciones para solucionar el problema:

Ilusión óptica

Las líneas paralelas o cercanas entre sí se mostrarán como una línea gruesa. Esto depende de la escala global del contenido impreso y si la distancia entre las líneas supera la del grosor de línea general.

Cuanto mayor sea la escala de un dibujo impreso, mayor será la distancia entre esas líneas.
Cuanto menor sea la escala del dibujo impreso, más cerca estarán esas líneas en la impresión.

Esto significa que cuanto menor sea la escala de un dibujo impreso, mayor será la probabilidad de que las líneas individuales se muestren como una línea gruesa en un archivo PDF o en una impresión.

Demuéstralo acercándote a las líneas afectadas.

La visualización del grosor de línea tiene un aspecto diferente en AutoCAD a la copia impresa o el trazado

Esto puede deberse a la desactivación de la visualización de grosor de línea:

Escriba LWDISPLAY en la línea de comando de AutoCAD para activar o desactivar la visualización del grosor de línea.
Escriba ON para activar la variable.

Desactive las opciones de grosor de línea en la configuración de trazado o de página.

En el cuadro de diálogo Trazar o Configurar página, desactive los dos parámetros siguientes:

Trazar grosores de línea de objeto.
Escala los grosores de línea.

En Windows:

Cuadro de diálogo Configurar página de impresión en el sistema operativo Windows

En macOS:

Cambiar el grosor de línea al grosor deseado

Compruebe la capa utilizada para el componente en la paleta Propiedades.
Escriba CAPA en la línea de comando.
- También puede hacer clic en la cinta de opciones de AutoCAD en la ficha Inicio grupo Capas Propiedades de capa.
En la columna Grosor de línea del Administrador de propiedades de capas, haga clic en el grosor de línea que desea cambiar.
En el cuadro de diálogo Grosor de línea, elija el grosor de línea que quiera utilizar como valor por defecto de los objetos de esa capa.

Comprobar la modificación del grosor de línea de la ventana gráfica

En la presentación del dibujo, haga doble clic en la ventana gráfica en cuestión.
Escriba CAPA en la línea de comando.
En el Administrador de capas, consulte el valor de "Grosor de línea de VG" de esa capa. Puede ser diferente del valor de grosor de línea normal de la capa.

Establecer el grosor de línea de objeto bajo control de la capa

Seleccione los objetos.
Escriba PROPIEDADES en la línea de comando.
En el menú desplegable Grosor de línea, seleccione PorCapa.

Nota: Los bloques y las referencias externas deberán abrirse para cambiar el grosor de línea de los objetos que contienen.

Cambiar el grosor de línea de las líneas de cota

Compruebe qué estilo de cota se utiliza en las cotas que tienen líneas gruesas.
Escriba ACOESTIL en la línea de comando de AutoCAD.
Seleccione el estilo de cota correspondiente.
Cambie el grosor de línea a un estilo más fino.
Pulse Aceptar.
Es posible que haya que crear de nuevo algunas cotas.

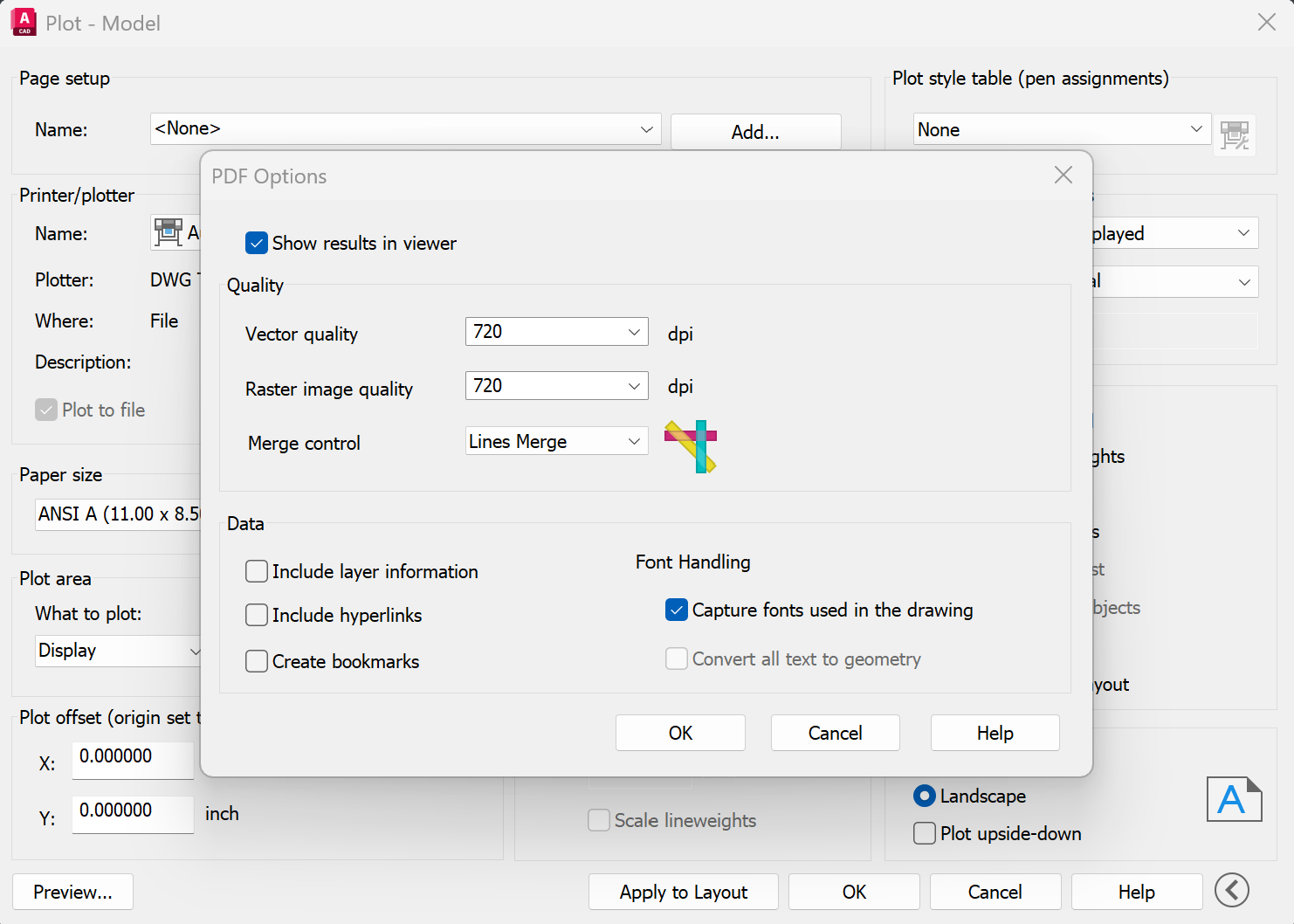

Seleccione un trazador PDF o parámetros con mayor calidad de trazado

Trace con el trazador AutoCAD PDF (alta calidad) o ajuste la configuración del controlador seleccionado para obtener un trazado de la máxima calidad.

Grosores de línea o transparencia en la tabla de estilos de trazado

Siga uno o varios de estos procedimientos:

Asegúrese de que todos los usuarios utilizan la misma versión del archivo CTB. Consulte Para instalar archivos estilo de trazado (CTB y STB) en AutoCAD.

Nota: También se puede definir una ruta de acceso común para el archivo CTB, por ejemplo, mediante una carpeta de red.

Defina el grosor de línea y la transparencia trazados en la tabla de estilos de trazado (CTB) deseada. Consulte también Para establecer los grosores de línea trazados.
1. Escriba TRAZAR en la línea de comando.
2. Pulse el botón situado junto a la tabla de estilos de trazado para editar el archivo CTB. En este ejemplo se edita el archivo Grayscale.ctb .
3. En la ficha Vista de formulario, edite el grosor de línea del color 1 según desee. Por ejemplo: establézcalo en 0,7000 mm.
4. Haga clic en Guardar como para crear una nueva tabla de estilos de trazado.
5. Asigne un nombre al nuevo archivo de tabla de estilos de trazado. Por ejemplo, Grayscale_edited.ctb.
6. Pulse Guardar y cerrar.
7. Pulse ESC para salir de la ventana de presentación de trazado.
8. Vuelva a escribir TRAZAR y cambie la tabla de estilos de trazado a Grayscale_edited.ctb
9. Haga clic en Aceptar.

Editor de tablas de estilos de trazado de un archivo CTB

Configuración de grosor de línea en el visor de PDF

Siga cualquiera de estas soluciones:

Asegúrese de que todos los usuarios utilicen el mismo software de lectura de PDF (Adobe Reader, Foxit Reader, Google Chrome, Microsoft Edge, etc.).
Seleccione un trazador PDF o parámetros con mayor calidad de trazado.
Pruebe a activar o desactivar los dos parámetros, según el visor de PDF utilizado:
- Suavizar arte lineal
- Realza las líneas finas.

Ventana del cuadro de diálogo Preferencias

Compruebe la configuración del valor de grosor de línea por defecto del dibujo

El objeto establecido para utilizar grosor de línea por defecto se verá influido por la variable LWDEFAULT. Para cambiarlo:

Escriba LWDEFAULT en la línea de comando (el valor por defecto es 25).
Cambie el valor a, por ejemplo, 0.

Notas:

Los objetos con un grosor de línea de 0,25 o menos se muestran como una línea fina en el dibujo, pero se trazarán y se visualizarán en la vista preliminar con el grosor correcto.
El grosor de línea de un objeto se puede establecer PorObjeto, PorBloque o PorCapa. Compruebe las propiedades del objeto para comprobar el escenario aplicable.

Reparar el dibujo dañado

Consulte: Cómo reparar archivos AutoCAD dañados
