Los objetos OLE no se pueden rotar en AutoCAD

Autodesk Support

11 de febrero de 2025


Productos y versiones cubiertos


Problema:

Los usuarios han notificado que al intentar girar un objeto OLE insertado, se producen los siguientes comportamientos:

  • El objeto se desplaza alrededor del punto base y el ángulo de visualización no cambia.
  • Los objetos OLE también podrían no aparecer en trazado girado o salida de publicación.

Causas:

  • No es posible girar un objeto OLE insertado o realizar un trazado girado u operación de publicación en los datos OLE.
  • En general, los objetos OLE tienen menos opciones de modificación que otros objetos de dibujo.

Solución:

Intente una o varias de estas opciones:

Para las imágenes:

  • Método 1: cambiar a referencia externa. Inserte la imagen mediante una de las siguientes acciones:
    • Haga clic en "Entidad de imagen" (imagen ráster) en el menú Pegado especial - Insertar:

pegar la opción especial del portapapeles para insertar la imagen en lugar de OLE

    • O bien, utilice el comando IMAGEN para insertar la imagen.



Notas:

    • Las imágenes ráster insertadas son diferentes de los objetos OLE. Se vinculan al archivo de dibujo en lugar de incrustarse.
    • Los archivos de imagen vinculados se pueden administrar mediante la paleta Referencias externas (comando: REFEXTERNAS).

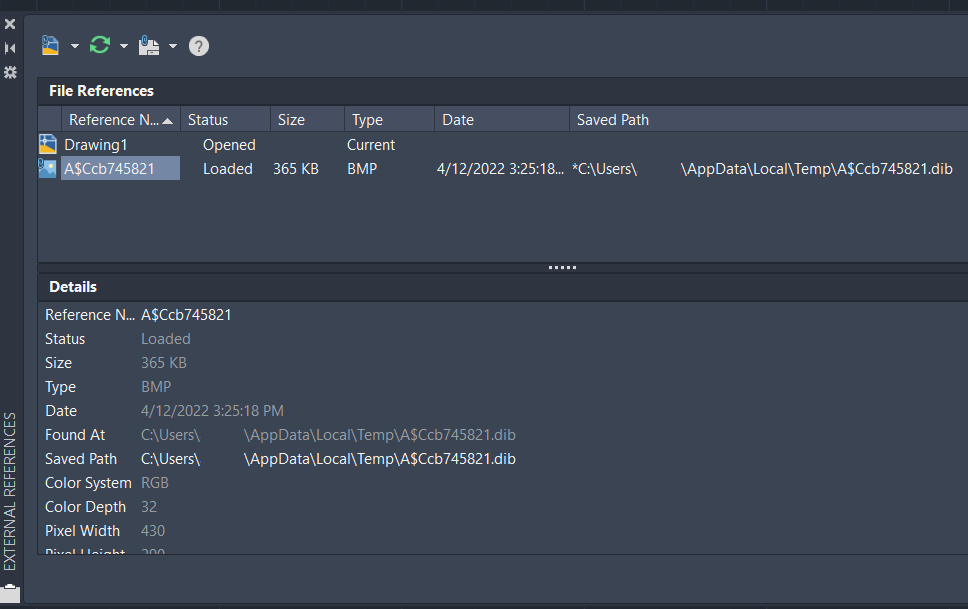

      Ejemplo de cómo se puede administrar el archivo de imagen desde una ventana de Referencia externa.
  • Método 2: Rotar en el programa Paint

Si solo se utilizan incrementos de 90 grados para la rotación, en su lugar se puede girar una copia dentro de un programa de procesamiento de imágenes.

    1. En el dibujo, seleccione la imagen OLE.
    2. Ejecute el comando de línea de comando OLEOPEN
    3. En el programa de editor de imágenes o de dibujo específico, realice las siguientes acciones:
      1. Rote el dibujo.
      2. Seleccione todo y copie en el portapapeles.
    4. En AutoCAD, utilice Pegado especial para volver a insertar la copia rotada de la imagen OLE.



Para texto, tablas u otros objetos

Los datos copiados desde el portapapeles de Windows pueden insertarse en un archivo de dibujo de varias maneras. En el menú Editar, haga clic en Pegado especial para ver varias alternativas para la inserción de un objeto OLE.

  • Cuando se insertan documentos como texto o texto Unicode, el documento se puede rotar y editar en el editor TextoM.
  • Cuando se inserta una hoja de cálculo como una entidad de AutoCAD, se creará un objeto de tabla que puede editarse directamente mediante las herramientas de programa predeterminadas.


Productos:

Productos de AutoCAD;
